LAGERPRÜFUNG

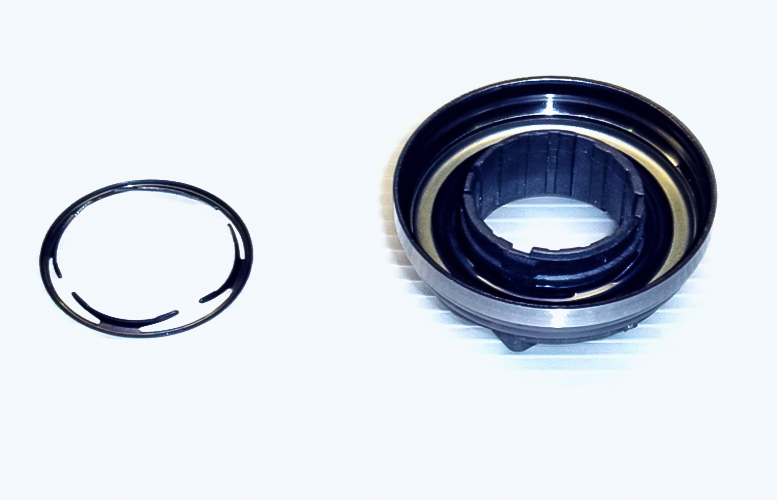

Vollautomatische Prüfung von Tellerfedern in Ausrücklagern für Fahrzeugkupplungen

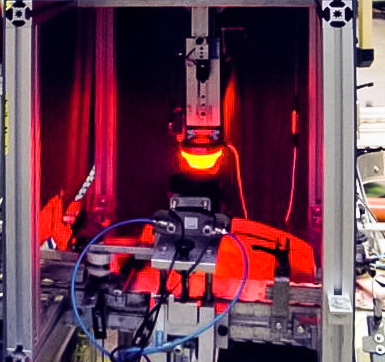

Die Tellerfederprüfung erfolgt innerhalb der Fertigungslinie ohne jeglichen Personaleinsatz in einer Messzelle. Dazu sind Messkamera, pneumatisch verschiebbare Beleuchtungs-Einrichtung und Transportvorrichtung für den Lagersatz in die Zelle integriert.
Einbau in vorhandene Fertigungslinie
- Vorteile
- Außerordentlich kurze Prüfzeit von weniger als 0,3 sec
- Kleinste Abweichungen von den Sollmaßen werden erkannt
- Automatisches Aussortieren von niO-Teilen
- Automatisches Laden des Erkennungsprogramms beim Umrüsten auf neuen Lagertyp
- Hohe Variantenvielfalt
Technische Daten
Durchmesser Tellerfeder: | 30 bis 60 mm |
Anzahl Messpunkte: | bis zu 30 / Tellerfeder |
Messgenauigkeit: | ± 100 µm |
Messdauer: | 100 bis 300 msec, abhängig von Lagerkomplexität |
Durchsatz: | 7 sec / Lager im Dreischichtbetrieb |
Steuerung: | Triggerung und Programmwechsel des Vision-Controllers über Anlagen-SPS, Messdatensicherung auf Flashspeicher |
